齒輪聯軸器的選用說明及計算（Q/ZB106.107-73）
時間：2017-06-25 07:25:32 作者：admin
1.CL.CLZ型齒輪聯軸器適用于連接兩水平的同心軸。
2.CL型是用于直接連接兩軸的聯軸器，它的任一端都可以作為主.從動端。CLZ型是用于借中間軸來連接兩軸個軸的聯軸器，其外齒軸套端易于中間軸相接，法蘭端正與工作軸或電機軸相接。
3.允許正反轉。
4.外齒軸套與其它軸伸或電機軸相接。
5.采用CLZ型齒輪聯軸器時，中間軸的重量不得大于根據公稱扭矩計算而得的齒節圓咬合處的圓周力的2%。
6.高速轉動的中間軸要驗算臨界轉速。
7.當兩軸中心線無徑向位移時，兩連接軸的不同軸度所引起的每一外齒軸套軸線對內齒圈軸線的歪斜不應大于30。

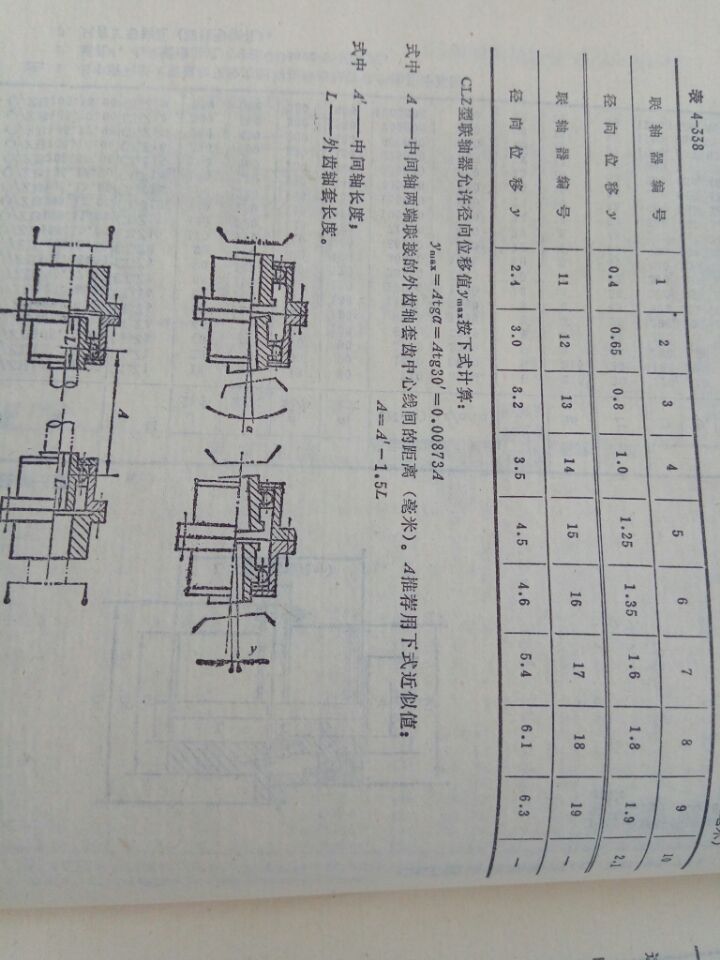

8.當兩軸線無歪斜時，CL型聯軸器允許徑向位移y值見表4-338.
