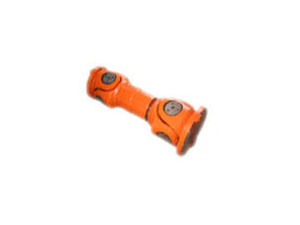

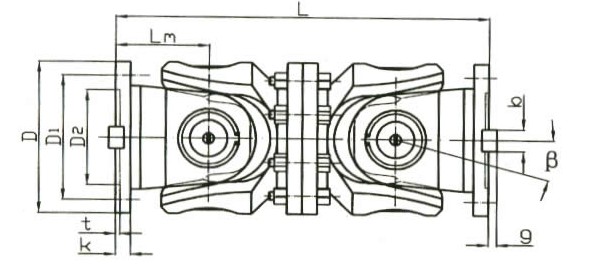

WD型十字軸式萬向聯軸器基本參數和主要尺寸
|
型號
|
回轉直徑
D
|
公稱轉矩
Tn /N.m
|
疲勞轉矩
Tf kN.m
|
軸線折角
β
|
尺寸
|
轉動慣量 I
|
質量 G
|
|
L
|
Lm
|
kg·m2
|
kg
|
|
SWC180WD
|
180
|
12.5
|
6.3
|
≤25
|
440
|
110
|
0.145
|
52
|
|
SWC225WD
|
225
|
40
|
20
|
≤15
|
480
|
120
|
0.355
|
82
|
|
SWC250WD
|
250
|
63
|
31.5
|
≤15
|
560
|
140
|
0.831
|
127
|
|
SWC285WD
|
285
|
90
|
45
|
≤15
|
640
|
160
|
1.715
|
189
|
|
SWC315WD
|
315
|
125
|
63
|
≤15
|
720
|
180
|
2.820
|
270
|
|
SWC350WD
|
350
|
180
|
90
|
≤15
|
776
|
194
|
4.791
|
370
|
|
SWC390WD
|
390
|
250
|
125
|
≤15
|
860
|
215
|
8.229
|
524
|
|
SWC440WD
|
440
|
355
|
180
|
≤15
|
1040
|
260
|
15.32
|
798
|
|
SWC490WD
|
490
|
500
|
250
|
≤15
|
1080
|
270
|
25.74
|
1055
|
|
SWC550WD
|
550
|
710
|
355
|
≤15
|
1220
|
305
|
46.78
|
1524
|
|
SWC620WD
|
620
|
1000
|
500
|
≤15
|
1360
|
340
|
83.76
|
2120
|
公司主要生產各種聯軸器,梅花形彈性聯軸器,鼓形齒式聯軸器.我們的產品遠銷世界各地，為造紙、冶金、紡織、造船、農機、運輸、化工、礦山機械、工程機械、輕工機械、汽車制造等行業設備更新、技術進步，提供所需的配套服務。
十字萬向聯軸器有多種結構型式，例如：十字軸式、球籠式、球叉式、凸塊式、球銷式、球鉸式、球鉸柱塞式、三銷式、三叉桿式、三球銷式、鉸桿式等，*常用的為十字軸式，其次為球籠龍，萬向聯軸器的共同特點是角向補償量較大，不同結構型式萬向聯軸器兩軸線夾角不相同，一般≤5°-45°之間。萬向聯軸器利用其機構的特點，使兩軸不在同一軸線，存在軸線夾角的情況下能實現所聯接的兩軸連續回轉，并可靠地傳遞轉矩和運動。萬向聯軸器*大的特點是具有較大的角向補償能力，結構緊湊，傳動效率高。在實際應用中根據所傳遞轉矩大小分為重型、中型、輕型和小型。
|
